Cisco WLC Configuration

• WLC : Wireless LAN C ontroller

• Bridge Connect
• WLC Configuration

WLC#conf t
WLC(config)#logging console 0
WLC(config)#int gi1
WLC(config-if)#ip add 192.168.0.9 255.255.255.0		//Web GUI IP 설정
WLC(config-if)#no shu
WLC(config-if)#exit
WLC(config)#ip http server		//http 설정
WLC(config)#ip http secure-server		//https 설정
WLC(config)#username cisco privilege 15 secret cisco		//계정 추가
WLC(config)#end
WLC#wr		//저장

• Web GUI Access

• WLC Web GUI

• Country



• Time Zone : UTC



• SSID Configuration

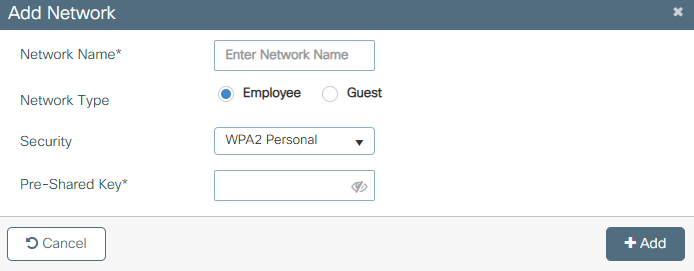

• Add Network

• Advanced Settings



✅ 항목별 설명 & 추천 설정

• 항목설명실습 추천 값

Client Density	클라이언트 밀도	Typical (기본값 OK)
RF Group Name	RF 관련 그룹 이름	default 그대로 OK
Traffic Type	트래픽 종류	Data and Voice 그대로 OK
Virtual IP Address	WLC 고유 가상 IP	192.0.2.1 유지 (※변경 ❌)
Generate Certificate	AP와 통신 인증용	✅ YES 유지
RSA Key-Size	인증 키 크기	2048 추천 (보안용)
Signature Algorithm	서명 알고리즘	sha1 기본값 OK
Password	인증서 암호	원하는 값 입력 (예: cert1234)

• Summary



• Finish

• Reboot

• Dashboard

• WLans Configuration Check



✅ 현재 SSID 설정 상태 요약

Profile Name / SSID	TestSSID	SSID 이름 설정 완료 ✅
WLAN ID	1	자동 지정, 그대로 OK
Status	ENABLED	SSID 동작 중 ✅
Broadcast SSID	ENABLED	클라이언트에게 SSID가 보임 ✅
6GHz	ENABLED 🔴 (오류)	WPA2 미사용 → 대부분 클라이언트 연결 불가
5GHz / 2.4GHz	ENABLED 🟢	일반적인 무선 환경에서 잘 작동함 ✅

6GHz 비활성화 (테스트 환경이면 불필요) → Status 버튼 눌러 DISABLED

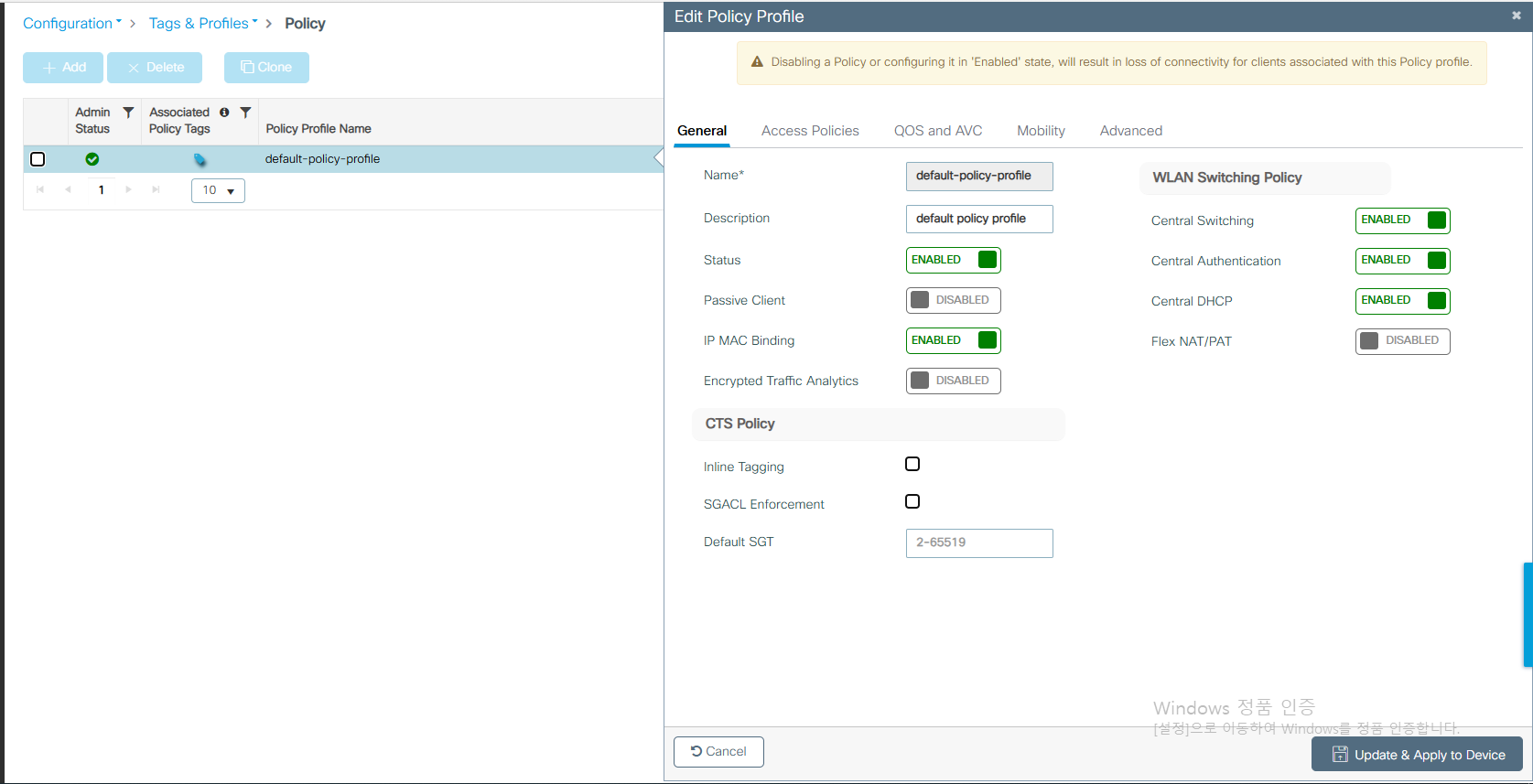

• Policy Configuration



• Vlan Configuration

• Add VPC

• WLC DHCP Server Configuration

WLC(config)#ip dhcp pool VLAN1-POOL		//DHCP Server 설정
WLC(dhcp-config)#network 192.168.1.0 255.255.255.0		//IP 범위 설정
WLC(dhcp-config)#default-router 192.168.1.1		//Gateway 설정
WLC(dhcp-config)#lease 1		//임대시간 설정(D H M)
WLC(dhcp-config)#exit
WLC(config)#interface vlan 1		//vlan 설정
WLC(config-if)#ip add 192.168.1.1 255.255.255.0		//IP 설정
WLC(config-if)#no shu
WLC(config-if)#int ran gi2-3		//인터페이스 설정
WLC(config-if-range)#sw
WLC(config-if-range)#sw ac vl 1		//vlan 적용
WLC(config-if-range)#no shu
WLC(config-if-range)#end
WLC#wr		//저장

• VPC Configuration

VPCS> ip dhcp
DDORA IP 192.168.1.4/24 GW 192.168.1.1

• Check

VPCS> ping 192.168.1.1

84 bytes from 192.168.1.1 icmp_seq=1 ttl=255 time=78.993 ms
84 bytes from 192.168.1.1 icmp_seq=2 ttl=255 time=3.324 ms
84 bytes from 192.168.1.1 icmp_seq=3 ttl=255 time=2.001 ms
84 bytes from 192.168.1.1 icmp_seq=4 ttl=255 time=3.738 ms
84 bytes from 192.168.1.1 icmp_seq=5 ttl=255 time=2.131 ms
